Wake On Lan

¿Qué es Wake on LAN?


Wake on Lan, en adelante WOL, es una tecnología mediante la cual una computadora que este apagada puede ser encendida desde otra Computadora de la LAN (Local Area Network).

¿Como funciona?

La tarjeta de red permite quedarse "dormida" mientras la computadora esta apagada completamente. Un software envía una señal a esa computadora y la tarjeta de red; que esta conectada a la placa base, enciende la computadora.

 El equipo que queremos encender, debe estar en un estado suspendido (estados ACPI S1 o S3 y excepcionalmente según el equipo en modo S5 -ver Requisitos-) y una tarjeta de red compatible con Wake On LAN. Desde otro equipo de la red mandaremos un paquete específico (magic packet) al equipo que queremos despertar y la tarjeta de red lo capturará y encenderá el equipo.

Los requerimientos para realizar Wake-On-Lan en las pruebas eran los siguientes:

Placa base: Platinix 2 con PCI 2.2 fuente ATX 2.01 y conector wol.

NIC: 3COM 905C - TX -M que supuestamente admiten wol... Las NIC fabricadas hasta 1999 necesitan cable wol, las fabricadas en fechas posteriores, no, han debido introducir algo en el software que lo hace así...

ENVIO DE MAGIC PACKET ENTRE REDES.

Mediante el programa mc-wol.exe. Se utilizará la instrucción siguiente:

mc-wol.exe MACADDRESS /a NúmeroIP (ejem windows)

Ahora bien, descubrimos que era fuertemente dependiente de la tecnología, a saber:

De la configuración de los routers/pasarelas y similares, que debían dejar pasar el packetmagic.
De la PCI (debía ser 2.2)
Incluso del tipo de BIOS.
Y por supuesto, de la tarjeta de red...

Hubo que abandonarlo porque encontramos demasiados problemas con el packet magic entre redes... Teoricamente en el mismo tramo de red debería funcionar.

¿Como usarlo?

1. Primero hay que conectar la tarjeta de red a la placa base por medio de un cable WOL. Tanto la tarjeta de red, como la placa base han de estar preparados para esta tecnología. Este cable suele venir incluido en las tarjetas de red. Para saber el lugar exacto donde debes conectar el cable, deberás consultar en los manuales de ambos dispositivos, pero será una pequeña conexión de 3 pin que ponga WOL, tanto en la placa como en la tarjeta de red.

2. Una vez conectados, debes introducirte en la BIOS de tu sistema y habilitarlo (normalmente lo encontraras dentro de la sección de “power management” de la BIOS). Para entrar en la BIOS pulsa la tecla 'Supr' después de encender tu computadora.

3. Ahora necesitas un software que envié una señal que encienda la computadora apagada.  En la computadora que vamos a encender no hace falta instalar ningún software, este es para la computadora de la LAN desde el cual vamos a encender la otra (el que envía la señal).

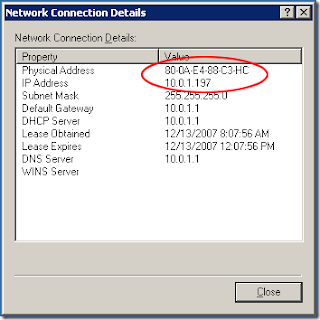

4. Antes de todo una cosa. Una computadora en una LAN tiene una dirección IP (ejemplo 172.26.0.3) y una máscara de red (habitualmente 255.255.255.0). Pero en realidad cada tarjeta de Red tiene una dirección hardware llamadas MAC (ejemplo 00-05-04-37-F6-1a). Esta dirección no se puede cambiar y es única para cada tarjeta de red, también decir que son parejas de números en hexadecimal los cuales equivalen a ceros y unos, que no te extrañe que haya letras. Sabiendo la IP de una computadora se puede saber fácilmente la dirección MAC. Entonces necesitamos conocer la MAC de la computadora que vamos a encender. Para saberlo, en la computadora que vayas a encender haz esto: en 'Win9x' pon Inicio/ejecutar/winipcfg y te sale una ventanita con tu IP y demas, le das a mostrar todos los datos y te aparecerá la MAC, apuntala.

en 'Win NT/2K/XP dale a Inicio/Programas/Accesorios/Símbolo de Sistema, se abrirá una ventanita tipo Ms-dos, escribe ipconfig /all te dirá todos los datos de LAN incluida la MAC, apuntala.

5. Manejar el software responsablemente.
